stolon_install_hp_proliant_san

Table des matières

Installation système

Configuration RAID matériel

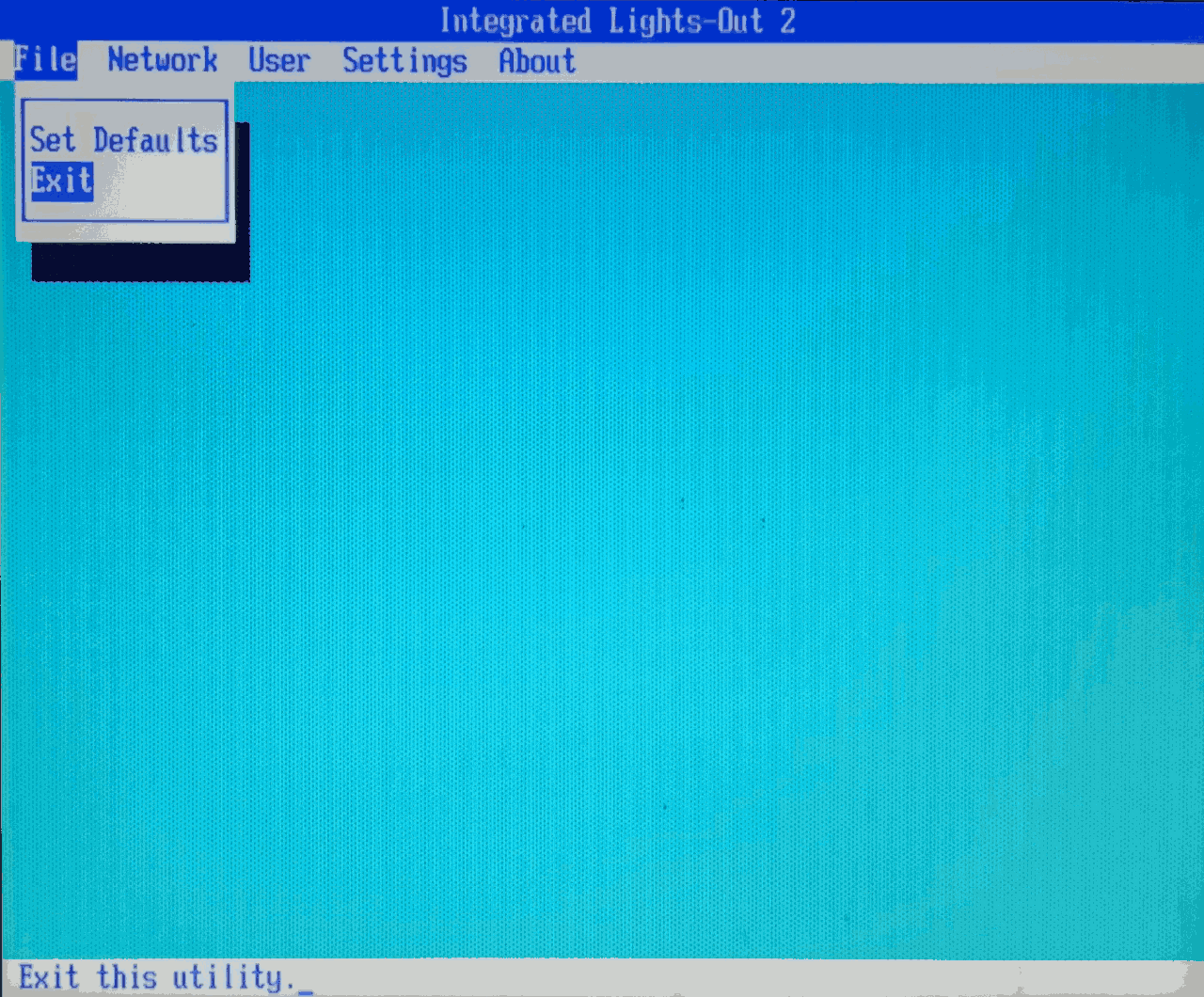

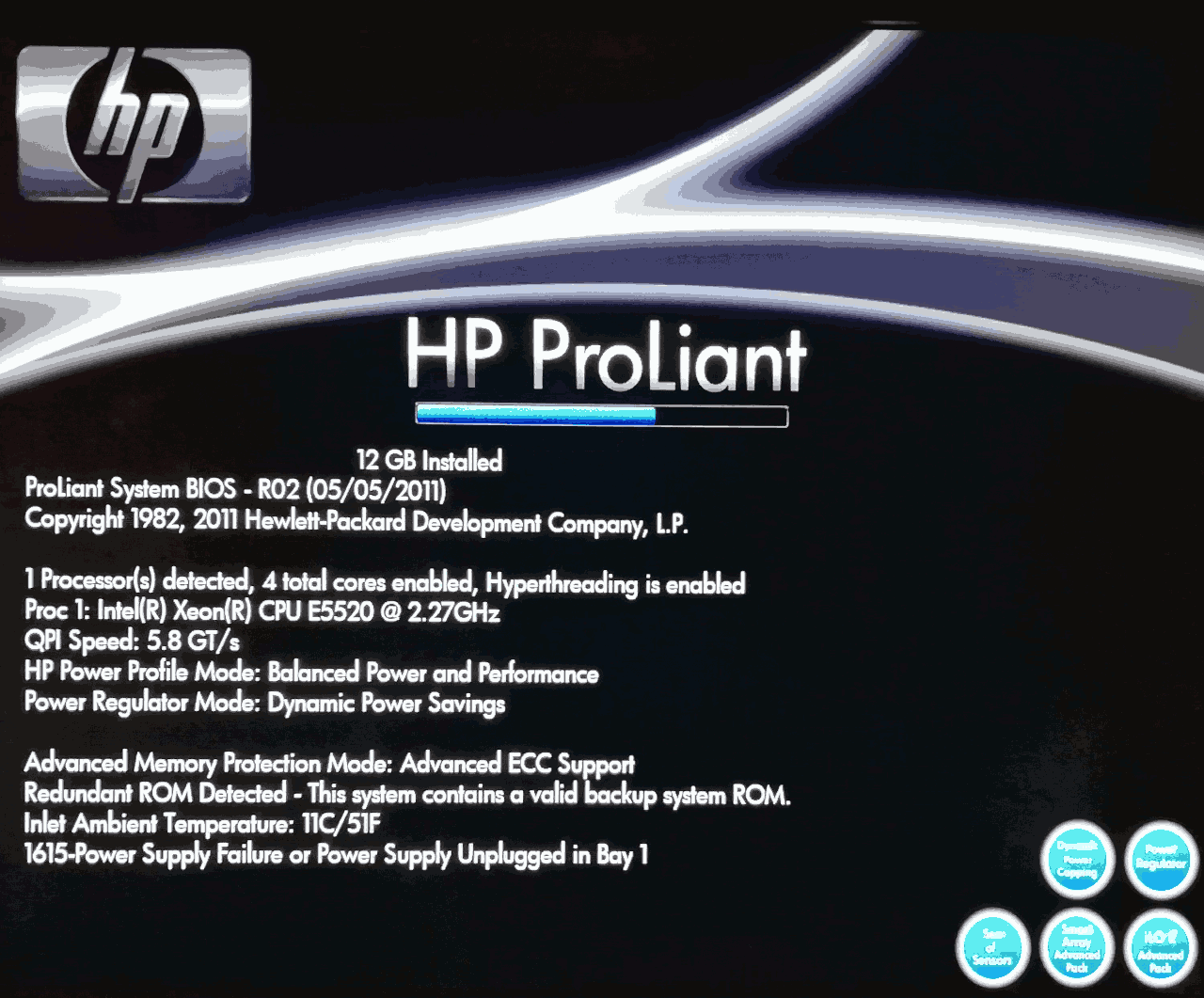

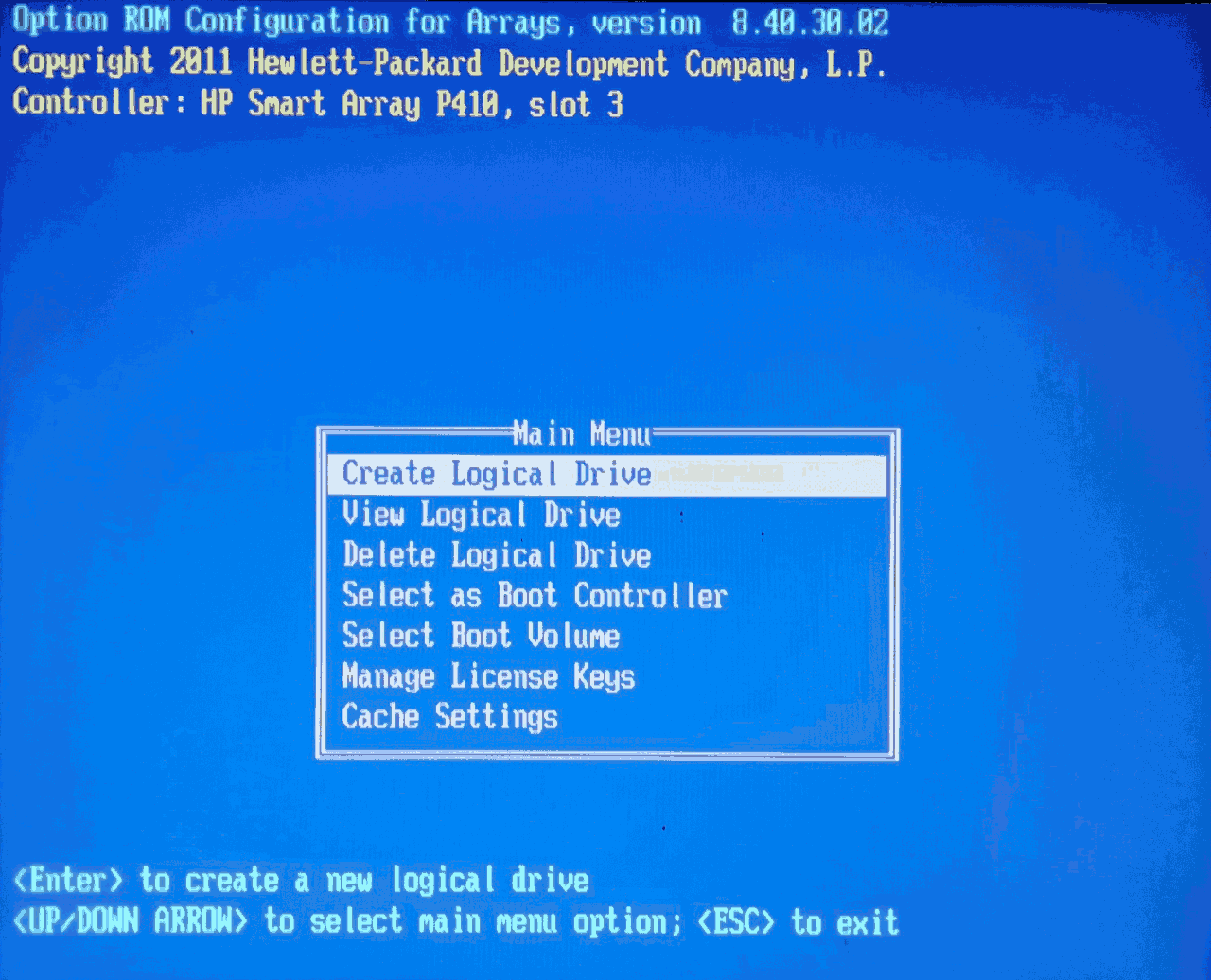

Faire F8 au démarrage pour lancer “iLO”, quitter “iLO” et refaire F8 (:?:) pour entrer dans l'utilitaire de configuration RAID.

Créer un RAID 1+0 pour le système avec les disques 1 et 2.

Installation de Debian

Pas de soucis particulier, ça boot sur USB.

Configuration ZFS

Matériel

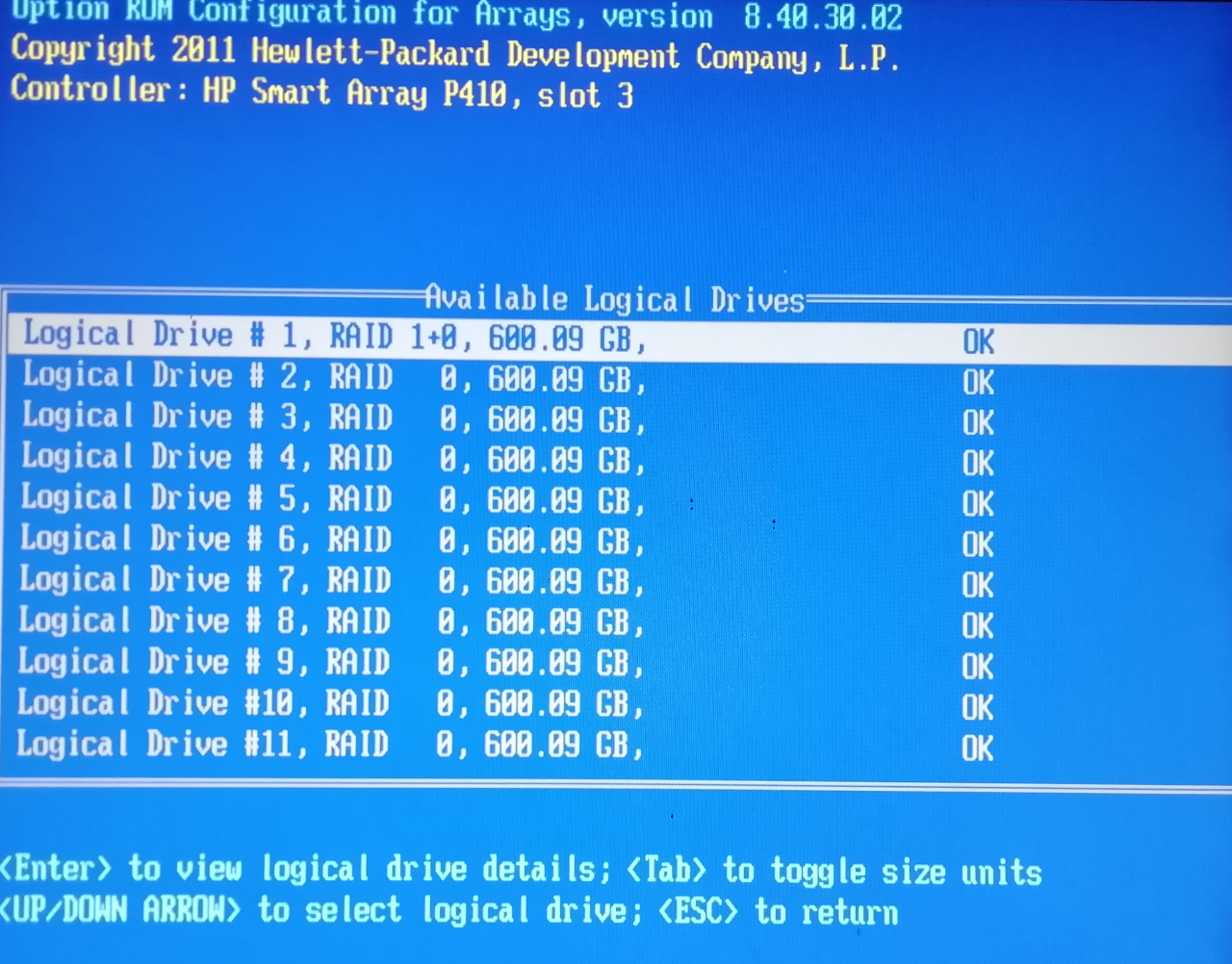

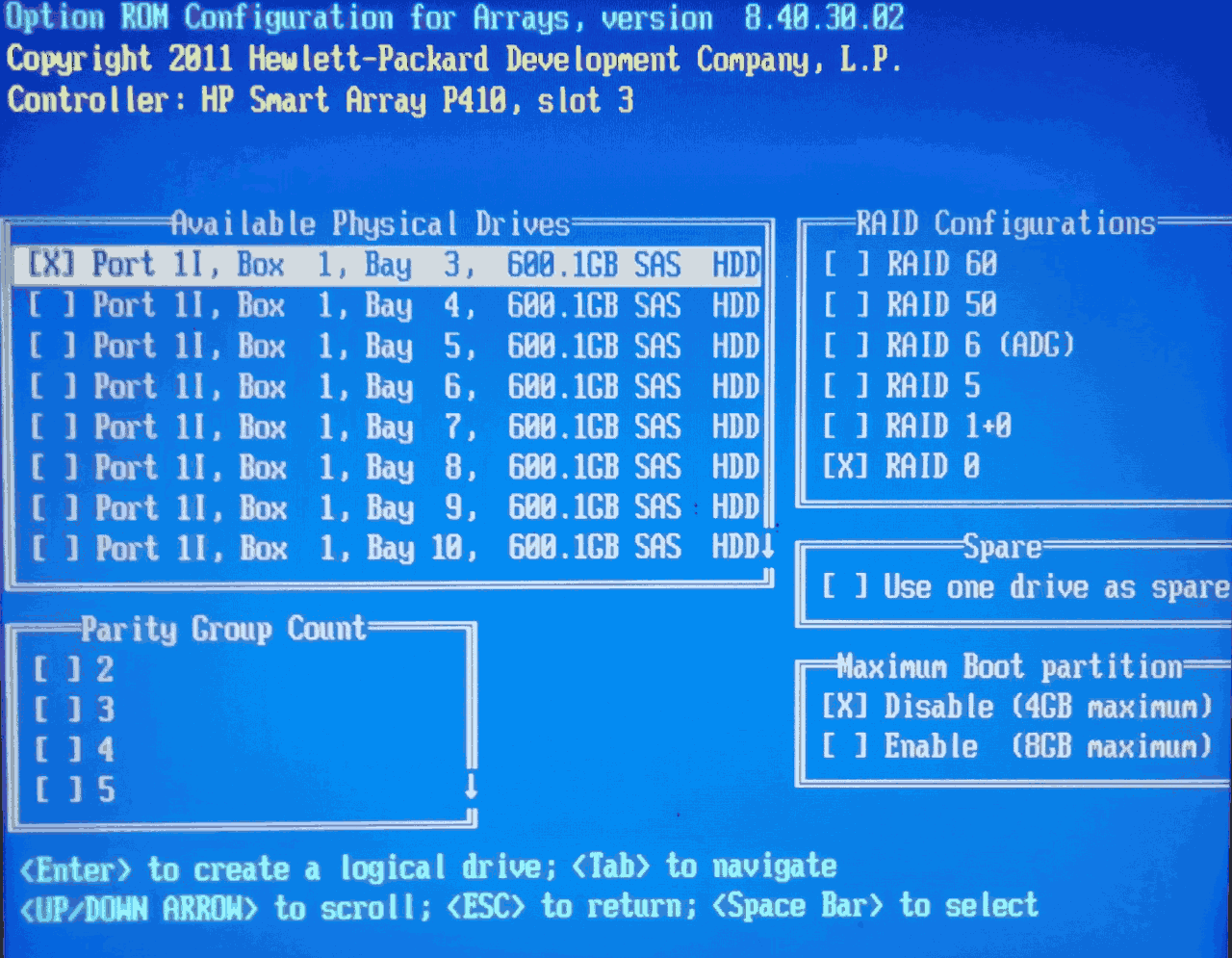

Il faut créer 1 volume logique par disque (RAID 0) dans l'utilitaire de gestion RAID.

Ensuite, pour gérer depuis debian, ajouter de dépôt de HP et la clé qui va bien :

# echo "deb http://downloads.linux.hpe.com/SDR/repo/mcp bionic/current non-free" >> /etc/apt/sources.list
# curl http://vibsdepot.hpe.com/hpePublicKey.pub | apt-key add -
OK
# apt-update
...
# apt install ssacli

Avec l'utilitaire ssacli, on peut voir la configuration du contrôleur RAID matériel :

=> controller all show config

Smart Array P410 in Slot 3                (sn: PACCRID1120126H)

   DL18xG6BP        at Port 1I, Box 1, OK

   Port Name: 1I

   Port Name: 2I

   Array A (SAS, Unused Space: 0  MB)

      logicaldrive 1 (558.88 GB, RAID 1, OK)

      physicaldrive 1I:1:1 (port 1I:box 1:bay 1, SAS HDD, 600 GB, OK)
      physicaldrive 1I:1:2 (port 1I:box 1:bay 2, SAS HDD, 600 GB, OK)


   Array B (SAS, Unused Space: 0  MB)

      logicaldrive 2 (558.88 GB, RAID 0, OK)

      physicaldrive 1I:1:3 (port 1I:box 1:bay 3, SAS HDD, 600 GB, OK)


   Array C (SAS, Unused Space: 0  MB)

      logicaldrive 3 (558.88 GB, RAID 0, OK)

      physicaldrive 1I:1:4 (port 1I:box 1:bay 4, SAS HDD, 600 GB, OK)


   Array D (SAS, Unused Space: 0  MB)

      logicaldrive 4 (558.88 GB, RAID 0, OK)

      physicaldrive 1I:1:5 (port 1I:box 1:bay 5, SAS HDD, 600 GB, OK)


   Array E (SAS, Unused Space: 0  MB)

      logicaldrive 5 (558.88 GB, RAID 0, OK)

      physicaldrive 1I:1:6 (port 1I:box 1:bay 6, SAS HDD, 600 GB, OK)


   Array F (SAS, Unused Space: 0  MB)

      logicaldrive 6 (558.88 GB, RAID 0, OK)

      physicaldrive 1I:1:7 (port 1I:box 1:bay 7, SAS HDD, 600 GB, OK)


   Array G (SAS, Unused Space: 0  MB)

      logicaldrive 7 (558.88 GB, RAID 0, OK)

      physicaldrive 1I:1:8 (port 1I:box 1:bay 8, SAS HDD, 600 GB, OK)


   Array H (SAS, Unused Space: 0  MB)

      logicaldrive 8 (558.88 GB, RAID 0, OK)

      physicaldrive 1I:1:9 (port 1I:box 1:bay 9, SAS HDD, 600 GB, OK)


   Array I (SAS, Unused Space: 0  MB)

      logicaldrive 9 (558.88 GB, RAID 0, OK)

      physicaldrive 1I:1:10 (port 1I:box 1:bay 10, SAS HDD, 600 GB, OK)


   Array J (SAS, Unused Space: 0  MB)

      logicaldrive 10 (558.88 GB, RAID 0, OK)

      physicaldrive 1I:1:11 (port 1I:box 1:bay 11, SAS HDD, 600 GB, OK)


   Array K (SAS, Unused Space: 0  MB)

      logicaldrive 11 (558.88 GB, RAID 0, OK)

      physicaldrive 1I:1:12 (port 1I:box 1:bay 12, SAS HDD, 600 GB, OK)

   Enclosure SEP (Vendor ID HP, Model DL18xG6BP) 248  (WWID: 5001438013CAE7B3, Port: 1I, Box: 1)

   Expander 250  (WWID: 5001438013CAE7A0, Port: 1I, Box: 1)

   SEP (Vendor ID PMCSIERA, Model  SRC 8x6G) 249  (WWID: 50014380146544CF)

Création du zpool

Installation de ZFS

Pour ZFS sur Debian, il faut ajouter les dépôts contrib et les backports (https://wiki.debian.org/ZFS#Installation) puis :

apt install linux-headers-`uname -r`
apt install -t buster-backports dkms spl-dkms
modprobe zfs
echo "zfs" >> /etc/modules-load.d/modules.conf
apt install -t buster-backports zfs-dkms zfsutils-linux

Création du ZPOOL

# zpool create proxmox-vm raidz2 scsi-3600508b1001c275fe0d7d76bb0ba8880 scsi-3600508b1001c491ce324a249074009c1 scsi-3600508b1001c676738ce3e53b30dffa6 scsi-3600508b1001c703f1382e3b4ea517541 scsi-3600508b1001c8ad367bb2e8a134cbf36 scsi-3600508b1001c8e548f2c854a7cb6a650 scsi-3600508b1001c9227adce3d39d01e6f01 scsi-3600508b1001ca0b7f382069127921c26
# zpool add proxmox-vm spare scsi-3600508b1001ce6b930ef2926c40585db
# zpool add proxmox-vm spare scsi-3600508b1001cf48d2991474b4eeb7187

Visualisation du ZPOOL

# zpool list
NAME         SIZE  ALLOC   FREE  CKPOINT  EXPANDSZ   FRAG    CAP  DEDUP    HEALTH  ALTROOT
proxmox-vm  4.36T   333K  4.36T        -         -     0%     0%  1.00x    ONLINE  -

Statut du ZPOOL

# zpool status

  pool: proxmox-vm
 state: ONLINE
  scan: none requested
config:

	NAME                                        STATE     READ WRITE CKSUM
proxmox-vm                                  ONLINE       0     0     0
  raidz2-0                                  ONLINE       0     0     0
    scsi-3600508b1001c275fe0d7d76bb0ba8880  ONLINE       0     0     0
    scsi-3600508b1001c491ce324a249074009c1  ONLINE       0     0     0
    scsi-3600508b1001c676738ce3e53b30dffa6  ONLINE       0     0     0
    scsi-3600508b1001c703f1382e3b4ea517541  ONLINE       0     0     0
    scsi-3600508b1001c8ad367bb2e8a134cbf36  ONLINE       0     0     0
    scsi-3600508b1001c8e548f2c854a7cb6a650  ONLINE       0     0     0
    scsi-3600508b1001c9227adce3d39d01e6f01  ONLINE       0     0     0
    scsi-3600508b1001ca0b7f382069127921c26  ONLINE       0     0     0
spares
  scsi-3600508b1001ce6b930ef2926c40585db    AVAIL
  scsi-3600508b1001cf48d2991474b4eeb7187    AVAIL

errors: No known data errors

Configuration iSCSI

Particularité Proxmox

–> https://pve.proxmox.com/wiki/Storage:_ZFS_over_iSCSI (configuration pour SSH)

Divers

  • L'espace restant sur les disques “systèmes”, en RAID 1 matériel : j'ai créé une partition “data” en XFS pour poser les images des distributions, les templates de VM, …, partagé en NFS.

Identification des disques

  1. Model EF0600FATFF, PN 533871-003, CT 2ATFF01EG0S3PE, Ref HUS156060VLS600, PN 0B24473, SN JZXLHNZJ
  2. Model EF0600FATFF, PN 533871-003, CT 2ATFF01EG0S3BJ, Ref HUS156060VLS600, PN 0B24473, SN JZXR296J
  3. Model EF0600FARNA, PN 516810-003, CT 2ARNA01332K0RF, Ref ST3600057SS, PN 9FN066-035, SN 6SL3SNVN
  4. Model EF0600FATFF, PN 533871-003, CT 2ATFF01EG0S3OS, Ref HUS156060VLS600, PN 0B24473, SN JZXPET7J
  5. Model EF0600FATFF, PN 533871-003, CT 2ATFF01EG0S3O7, Ref HUS156060VLS600, PN 0B24473, SN JZXPHD3J
  6. Model EF0600FATFF, PN 533871-003, CT 2ATFF01EG0S3NH, Ref HUS156060VLS600, PN 0B24473, SN JZXMARYJ
  7. Model EF0600FATFF, PN 533871-003, CT 2ATFF01EG0S40G, Ref HUS156060VLS600, PN 0B24473, SN JZXR2LJJ
  8. Model EF0600FATFF, PN 533871-003, CT 2ATFF01EG0S3CB, Ref HUS156060VLS600, PN 0B24473, SN JZXPEKVJ
  9. Model EF0600FATFF, PN 533871-003, CT 2ATFF01EG0S40Y, Ref HUS156060VLS600, PN 0B24473, SN JZXR2R1J
  10. Model EF0600FATFF, PN 533871-003, CT 2ATFF01EG0S3ZS, Ref HUS156060VLS600, PN 0B24473, SN JZXLHXKJ
  11. Model EF0600FATFF, PN 533871-003, CT 2ATFF01EG0S3CW, Ref HUS156060VLS600, PN 0B24473, SN JZW664XJ
  12. Model EF0600FATFF, PN 533871-003, CT 2ATFF01EG0S3B3, Ref HUS156060VLS600, PN 0B24473, SN JZW6638J
